Paslanmaz Çelik Baca Sistemleri

TEK CIDARLI BACA SİSTEMLERİ

Tek cidarlı baca sistemlerinin atıkgazla temas eden tüm modülleri TS EN 1856-1 ve 2’de L50 kod numarasıyla, Amerikan standardında AISI 316L, Alman Sanayi Normunda DIN 1.4404 olarak tanımlanan (X2CrNiMo17-12-2),Molibden katkılı (%2-2,5), Karbon (%0,03), Silisyum (%1), Mangan (%2) Krom (%17) ve Nikel (%12) alaşımlı paslanmaz çelik sacdan imal edilmektedir.

Baca modülleri kullanılacağı ısıtma sisteminin ve açığa çıkan atıkgazın özelliklerine ve anma çaplarına uygun olarak 0,40mm, 0,50mm, 0,60mm, 0,80mm veya 1,0mm et kalınlığında üretilmektedir.

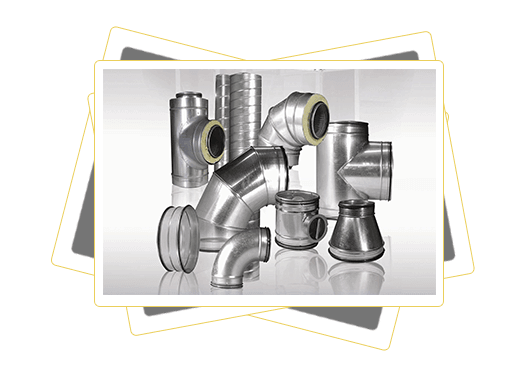

ÇİFT CIDARLI BACA SİSTEMLERİ

Paslanmaz Çelik Cidarlı: Çift cidarlı baca sistemlerinin atıkgazla temas eden tüm modülleri TS EN 1856-1 ve 2’de L50 kod numarasıyla, Amerikan standardında AISI 316L, Alman Sanayi Normunda DIN 1.4404 olarak tanımlanan (X2CrNiMo17-12-2),Molibden katkılı (%2-2,5), Karbon (%0,03), Silisyum (%1), Mangan (%2) Krom (%17) ve Nikel (%12) alaşımlı paslanmaz çelik sacdan imal edilmektedir. Baca modülleri kullanılacağı ısıtma sisteminin ve açığa çıkan atıkgazın özelliklerine ve anma çaplarına uygun olarak 0,40mm, 0,50mm, 0,60mm, 0,80mm veya 1,0mm et kalınlığında üretilmektedir. Isıtma sisteminin gereksinime göre 30mm veya 50mm veya 80mm veya 100mm taşyünü iç cidar ile dış cidar arasına yerleştirilmektedir.

Alüminyum Cidarlı: Çift cidarlı baca sistemlerinin atıkgazla temas eden tüm modülleri TS EN 1856-1 ve 2’de L50 kod numarasıyla, Amerikan standardında AISI 316L, Alman Sanayi Normunda DIN 1.4404 olarak tanımlanan (X2CrNiMo17-12-2), Molibden katkılı (%2-2,5), Karbon (%0,03), Silisyum (%1), Mangan (%2) Krom (%17) ve Nikel (%12) alaşımlı paslanmaz çelik sacdan imal edilmektedir.

Baca modülleri kullanılacağı ısıtma sisteminin ve açığa çıkan atıkgazın özelliklerine ve anma çaplarına uygun olarak 0,40mm, 0,50mm, 0,60mm, 0,80mm veya 1,0mm et kalınlığında üretilmektedir. Isıtma sisteminin özelliğine göre 30mm veya 50mm veya 80mm veya 100mm taşyünü iç cidar üstüne sarılmaktadır; yalıtımın dışı bacanın anma çapına ve özelliğine göre 0,50mm, 0,60mm, 0,80mm veya 1,0mm değişen et kalınlıklarında Alüminyun Gofraj ile kaplanmaktadır.

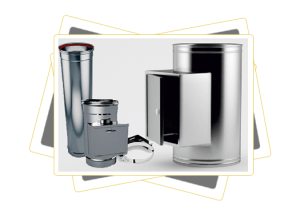

Çöp ve Çamaşır Atma Hatları

Çöp ve çamaşır şutları otel ve hastanelerde kullanılmak üzere özel dizayn edilmiştir. Ø800 ve Ø600 mm olarak imal edilmektedir.Çamaşır atma şutları katları direkt çamaşırhaneye bağlandığından fazla işçi çalıştırılmasını ve çamaşır taşıma esnasında çevreyi rahatsız eden görüntüleri engeller.

Çöp ve çamaşır şutlarında bulunan havalandırma bacası vasıtasıyla nemin doğal çekişle dışarı atılması sağlanır.Kapak üzerinde uyarı ışıkları ve otomatik kilit sistemiyle güvenlik tam olarak sağlanmıştır.
Kapak boyunları çamaşır poşetinin atılması esnasında insan kolunun çamaşır atma kanalına giremeyeceği mesafede yapılarak istenmeyen kazaların önüne geçilmiştir.
Çöp ve çamaşır şutları çapları binanın yüksekliği ve atılacak çamaşırın kapasitesine göre Ø600 veya Ø800 olarak belirlenmektedir.

SİSTEMİN ÖZELLİKLERİ:

MALZEME :
Çöp ve çamaşır şutları 304 kalite paslanmaz çelikten üretilmektedir. Yüksekliğe göre değişik kalınlıklar kullanılır, 304 kalite paslanmaz çelik mukavemetinin güçlü olması ve yüzeyinin pürüzsüz olması nedeniyle çamaşır şutlarında kullanımı kesinlikle tavsiye edilen malzemedir.

İMALAT:
Çöp ve çamaşır şutları çapa uygun olarak yuvarlak veya farklı geometrik şekilde imal edilebilmektedir ; hem sızdırmazlığın sağlanması açısından hem de boru içinin düzgün olması için Argon kaynağı birleştirilir ve moblanarak temizlenir.

KAPAK:
600×600 mm veya 500×500 mm olarak üretilmektedir. Kapak çift katlıdır ve katlar
arası yangın halinde 1 ½ saat dayanabilmesi için kaya yünü ile izole edilmiştir.

BAĞLANTILAR:
Modül bağlantıları asıl genleşmelere karşı teleskobik olarak yapılmaktadır. Kapak modülleri 40x40x4 mm?lik çelikten sabitleme parçaları ile katlara sabitlenir.

OTOMATİK VEYA MANUEL KONTROLLÜ EMNİYET KAPAĞI
Sistemin en altında çamaşırların atıldığı yerde oluşabilecek yangın anında otomatik olarak veya istenirse manuel şekilde yangının veya dumanların diğer katlara yayılmasını önlemek için kullanılacak kapak sistemidir. İsteğe uygun çeşitli tipleri kullanılmaktadır.

ELEKTRİK KONTROLÜ:
Kapaklardan biri açıldığında diğer katlardaki kapaklar uyarı ışığı ile birlikte kilitlenir. Temizleme ve yangın esnasında tüm kapaklar uyarı ışığı ile birlikte kilitlenir.

çöp şutları uygulama alanlarına bağlı olarak özel çaplandırma ve kapak dizaynı ile kullanım kolaylığı sağlamaktadır.

Çöpün içerdiği zararlı maddeler üzerine ilaç püskürtülerek bertaraf edilmedir. Bu şekilde kötü koku ve sineklerin oluşumunu engelleyerek çevre sağlığı açısından önemli bir rol oynamaktadır; aynı zamanda kapalı sistem olması nedeniyle kötü görüntülere de son vermektedir.

Çöp Şutlarında bulunan havalandırma fanı vasıtasıyla ortaya çıkan zararlı gazların ve kötü kokuların kapaklardan odaların içerisine sızmasını engellemek için sürekli olarak taze hava basılmalıdır.

Kapaklar üzerindeki uyarı ışıkları ile güvenlik tam sağlanmıştır. Çöp atılım esnasında sistemin çevreye rahatsızlık vermemesi için ses izolasyonu yapılmıştır.

çöp şutları otellerde, hastanelerde, konutlarda, ticaret merkezlerinde, fabrikalarda v.b. yerlerde kullanılmak üzere özel dizayn edilmiştir. çöp şutları bina içinde tek cidarlı ve bina dışında çift cidarlı olmak üzere iki ana tipte üretilmektedir.

Bina dışı uygulamalar;

1-Yapımı tamamlanmış binalarda sistemin bina içinden geçmesi mümkün değilse uygundur.
2-Eski, sağlıksız ve kullanıma uygun olmayan çöp şutlarının yerine yeni sistem yerleştirilmesi mümkün değilse uygundur. Çöp şutlarının çapları binanın yüksekliği ve atılacak çöpün kapasitesine göre Ø450, Ø500 , Ø600, veya Ø800 olarak belirlenmektedir.
